MODULE DE PESAGE MODELE HLC/MA
> Téléchargez la documentation commerciale au format pdf

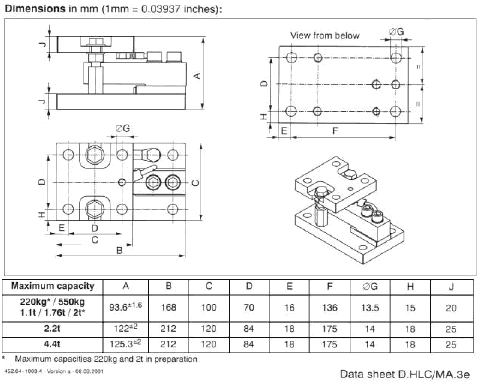

Modèle HLC/MA

Special features

- Equipped with load cell HLCB class D1, qualified for legal for trade applications according to OIML R60
- Compact installation at minimum installation height
- Easy installation
- Self-restoring due to pendle bearing
- Galvanized material and Stainless steel version available.
- Load cell optionally available in :
    - class C3 accord. to OIML R60
    - EEx ib IIC T4 version


Technical data (1) :
Maximum capacity   220Kg* / 550 Kg / 1.1 t / 1.76 t / 2 t* 2.2 t / 4.4 t
Limit load HLC / MA
Limit load HLC / MAr...**
% of maximum capacity 150
120 (105**)
Breaking load % of maximum capacity 200
Resverse force
(at 1 mm lateral deplacement)		 % of applied load 7.7
Max. permissible side offset mm + - 1.5
Max. permissible lift-off force kN 200 44
Material   Galvanized or stainless steel
Weight
(depending on version, inc. load cell)		 kg 7....10
* Maximum capacities 220 kg and 2 t in preparartion
** Stainless steel version HLC / MAR 2t: limit load = 105%



Ordering view :
Maximum capacity Galvanized material Stainless steel version
220 kg * 1-HLC / MA 220 KG * 1-HLC / MAR 220 KG *
550 kg 1-HLC / MA 550 KG 1-HLC / MAR 550 KG
1.1 t 1-HLC / MA 1.1 T 1-HLC / MA R1.1 T
1.76 t 1-HLC / MA 1.76 T 1-HLC / MAR 1.76 T
2 t * 1-HLC / MA 2 T * 1-HLC / MAR 2 T *
2.2 t 1-HLC / MA 2.2 T 1-HLC / MAR 2.2 T
4.4 t 1-HLC / MA 4.4 T 1-HLC / MAR 4.4 T
* Maximum capacities 220 kg and 2 t in preparation

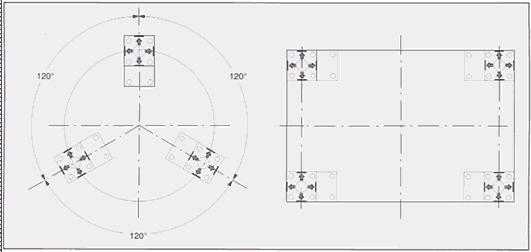

Mounting example of tank weigh modules without stray rods

Scope of supply : Tank weigh module complete mounted with pendle support, grounding cable and load cell type HLCB.D1/...(2)
1) For technical data and additional information on the appropriate load cells, please refer to our data sheet HLC...

2) All Tank weigh modules (except maximum capacity 2t) optionally also deliverable equipped with load cell HLCB.C3/...
